Az itt látható termékekkel arra törekedtünk hogy minden olyan szituációra megoldást kínáljunk,  ahol kültéri víznyelő ( összefolyó)  rácsok szükségeltetnek.  A lehető legkisebb 15 x 15 cm-től  a legnagyobb 60 x 60 cm -ig találnak csapadék víz összefolyókat.

A teljesség igénye nélkül:

-15 x 15 cm-es

-21 x 21 cm-es aluminium csatornatönk

-24 x 24 cm-es műanyag házas öntöttvsa rács betétes

-30 X 30-as szénacélból konfekcionált , szögvas keretes kerti

-30 x 30 cm-es beton alaptesstel

-30 x 30 cm-es öntöttvas kerettel és betéttel

-40 x 40 cm-es beton alaptesstel

-40 x 40 cm-es öntöttvas kerettel és betéttel.

-50 x 50-es öntöttvas kerettel és betéttel

-60 x 60 cm-es öntöttvas keretes és betétes

- oldalbeömléses víznyelőrács

Bízom abban hogy alapos tanulmányozást követően, minden kedves érdeklődő megtalálja a magának megfelelőt, úgy méretben, terhelhetőségben és esztétikában.

! Víznyelő összefolyó építése  előtt javaslom a   felszíni , kültéri  víznyelő beszerzését,  majd a beépítési körülmények víznyelőhöz igazítását.  Utólagosan vásárolt víznyelőt NEM lehet a körülményekhez igazítani, avagy  lehet, csak nagyon nagy áldozattal és anyagi költségekkel.

Nagyon fontos!   Az itt látható csapadék elnyelő elemek, egy pontban gyűjtik a vizet, nem lineárisan mint a folyókák.  A folyókák is gyűjtik és elvezetik a csapadékot , csak nem egy pontban mint a víznyelők.

! Továbbá a víznyelő rácsainak a terhelhetősége mellett az átresztő képessége is nagyon fontos.  Tisztába kell lenni a gyűjtő felület nagyságával és az azon összegyűlő csapadék mennyiségével.



Az itt felsorakoztatott víznyelők felpítésésban olyakat is találnak,melyek  szennyfogó vödörrel vagy lombfogó kosárral , olajfogó betéttel, bűzzárral, vagy lopásbiztos ráccsal rendelkeznek, de még a kerékpározható szűk rácsszélességgel rendelkező összefolyó is igényelt.   Elég sok elvárásnak kell hogy megfeleljenek ezek a termékek.  Egy dologban azonban mindenben egyeznek, beton környezetében ( betonba ágyazva) érzik magukat a lehető legjobban.   Minden összefolyó rács barátságban van a betonnal.

 CIKKSZÁM: KUL-VNY-240-240-B125

Bruttó 25273 Ft  ( Nettó 19900 Ft+ Áfa/ darab)



kulteri viznyelo 240 240 muanyg foglalat 110 csatlakozas ontottvas racs terrametal

Komplett kültéri víznyelő 240 x 240 mm méretben,  öntöttvas rács betéttel, műanyag bebetonozható foglalattal, melyhez 110-es vagy 160-as PVC cső ( tokos része) csatlakoztatható.  A műanyag foglalatban egy szűrő ( lombfogó) betét és egy billenő lapka található.  A lombfogó betét a nagyobb szennyeződéseket fogja fel, a billenő lapka pedig bűzzárként ( bűz terjedését gátló) működést eredményez.



A műanyag foglalatot beton ágyazatba kell helyezni!

240 240 viznyelo muanyag hazas muszaki rajz leiras



lombfogó kosaras terasz lefolyó rács , kültéri  lépésálló szögletes lefolyó, összefolyó

Megrendelést erre a termékre ezen az online felületen tehet:

MEGRENDELÉS



CIKKSZÁM: OV-VNY-30-30-D400-H10-40-38

2D PDF: felöltés alatt

3D PDF :feltöltés alatt

CAD DWG: feltöltés alatt







10 centiméter magas szögletes nehéz , nagy terhelésű, 30 x 30 centiméter keret felső külső méretű , 38 x 40-es keret külső méretű , járdaszegélybe illesztehető összefolyó beömlő  csapadék rács. K szegélyhez is illeszthető .



kis duna 30 x 30-as d400 víznyelőrács
kis duna 30 x 30-as d400 víznyelőrács
30x30d400 ontottvas viznyeloracs kis duna 10centi magas kereszturi
ÁRA 22500 + ÁFA / DARAB

 osszefolyo racs kozuti terhelesre

A keret belső szabad nyílása    27 x 27 cm.

Betonozás nélkül beépíthető pontszerű víznyelő rács ( esővíz fogadó, gyűjtő idom)  kompletten előregyártott  beépítési  alappal együtt.   A készre gyártott szögletes  beton alépítménybe lombfogó kosár, bűzzár , tetejébe pedig horganyzott szögvas keretbe öntöttvas víznyelő rács helyezhető.  Nem elhanyagolható a beton víznyelő akna oldalába gyárilag beépített gumigyűrű tömítéssel ellátott akna bekötő idom , amely lehetőséget ad a 110-es pvc csatorna cső rácsatlakozására. A 110 pvc cső sima végét egyszerűen betoljuk a befalazó idommal ellátott akna nyílásba.   Nagy terhelésű, jelenti hogy akár nehéz, közúti jármű fölötte való közlekedését is bírja. Kültéri és beltéri beépítésre, kisebb felületek víztelenítésére tökéletesen alkalmas.  Rácsos öv. fedelének nyílása a kerékpáros  forgalmat nem veszélyezteti, nem fog a bicikli kereke beleszorúlni. A beton tömb felső peremébe gyártás során egy horganyzott szögvas keretet építenek, ebbe a keretbe helyezik az öntöttvas rácsot.  A rács kivehető, a horganyzott keretbe csupán pattintással van rögzítve. Egyik előnye sík függőleges  oldalai révén  , a térkő vagy  viacolor darabolás, szabás nélkül hozzáilleszthető.  Ez az esővíz fogadó,  gyűjtő idom a legegyszerűbb, készen kapható  szerkezetkész víznyelő. Kerékpár útba építhető,  a rács résszélessége nem baleset veszélyes.

Egy standard raklapra akár 10 , 15 darabot is elhelyezhetünk, futárral pedig jutányos áron bárhova eljuttatható. Kérje ajánlatunkat.

Példa ( 4 darab súlya 230 kg, szállítási díja Bruttó 19050  Ft/ alkalom. ( A szállítási díj 2019.10.04-én volt ennyi, időközben változhatott.)



komplett teljes pont viznyelo beton aknatesstel keszen



Bruttó 40945 forint / darab

Terhelhetőség D400 - E600



30x30 d400 e600 muszaki rajz szerkezetkesz pont viznyelo szam

1 ábra: Az 1-es ábrán jelölt helyen utólag korona fúróval egy plussz beömlő nyílást lehet kialakítani, eredeti állapotában ez egy tömör beton.

2 ábra: Oldalnézet

3 ábra: A 3-as ábrán bejelölt helyen gyárilag gumigyűrűs 110-es csatlakozási lehetőség van kialakítva a tetején levő rács által összegyűjtött víz kivezetésére.

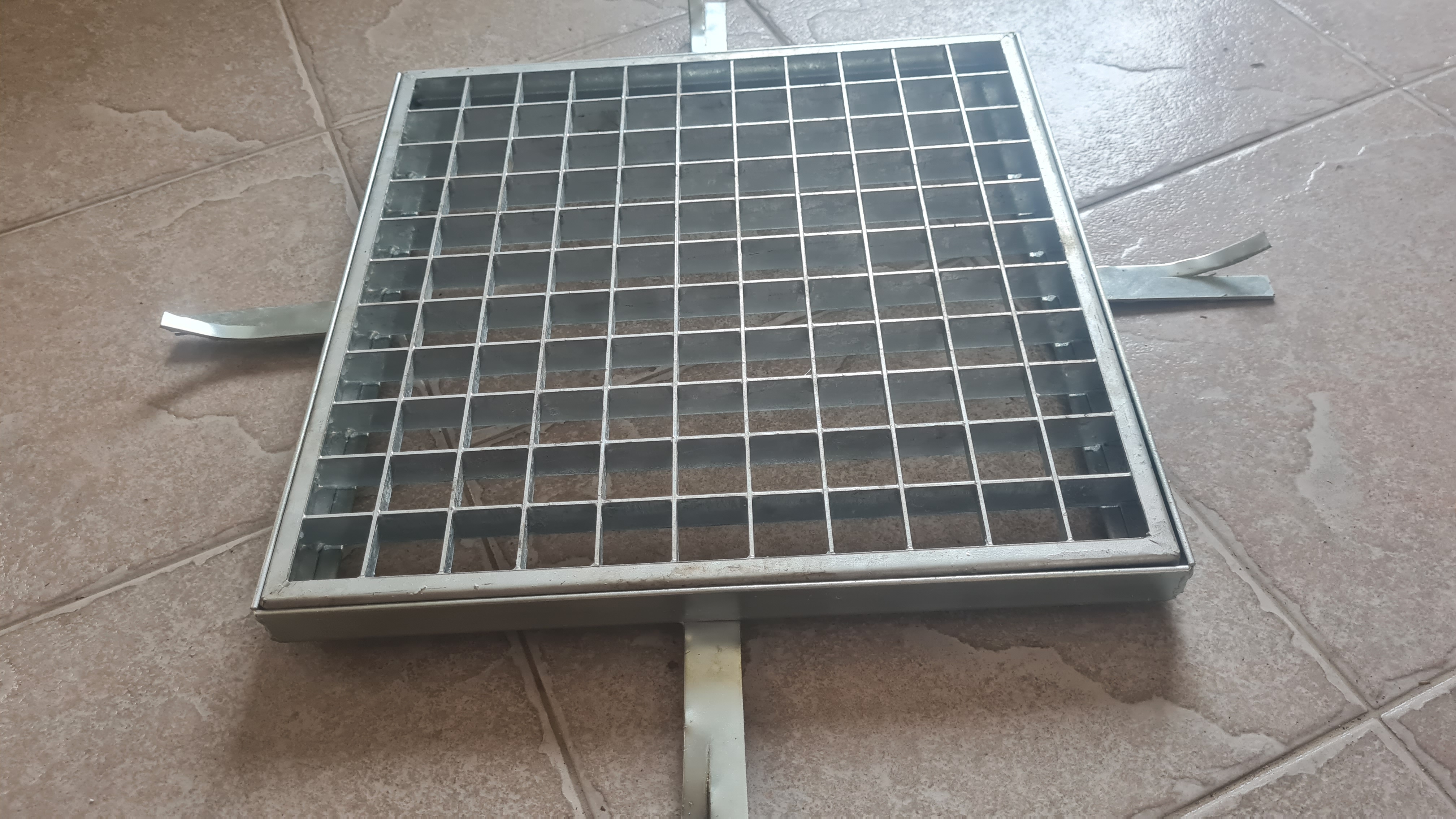

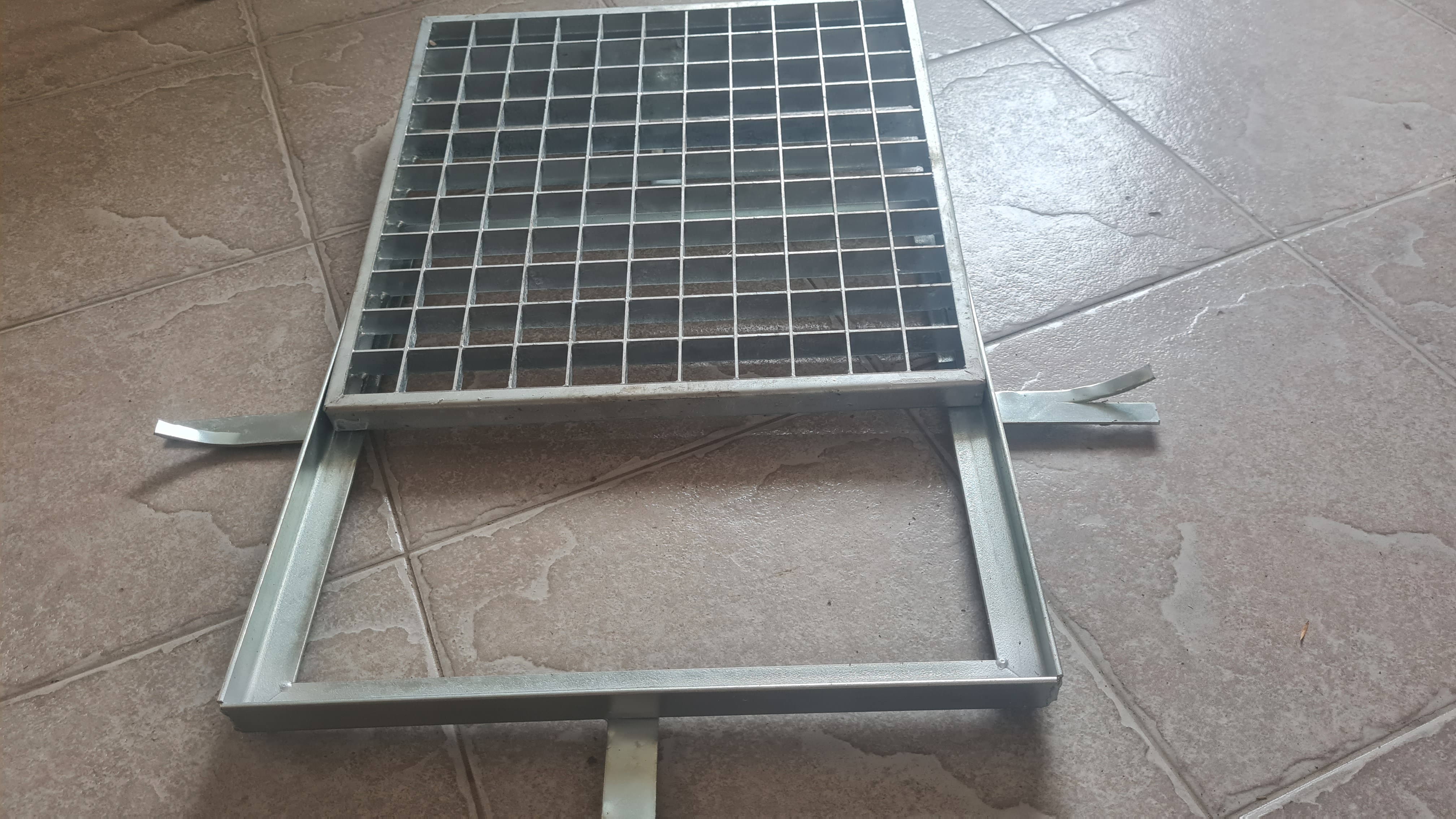

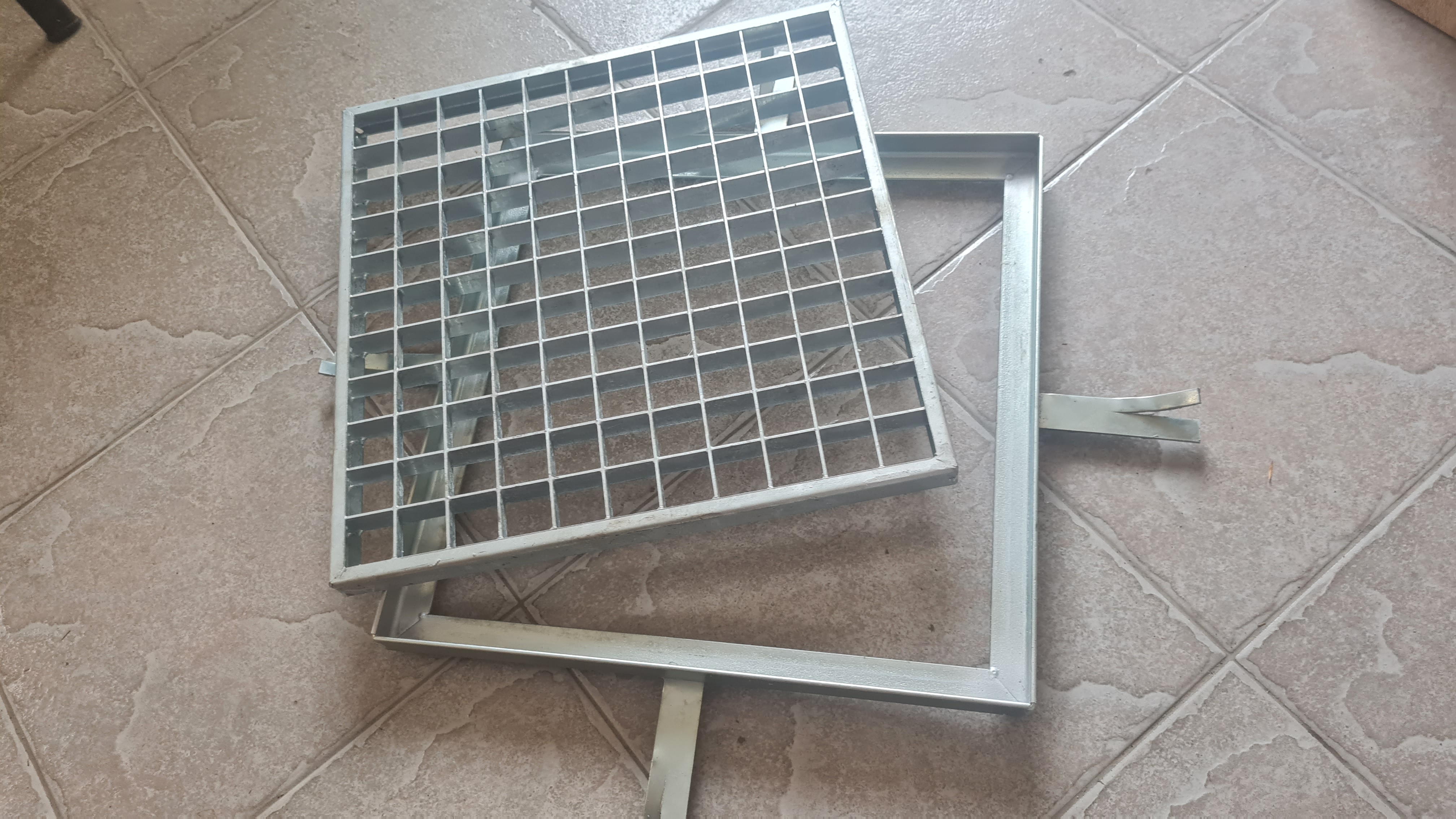

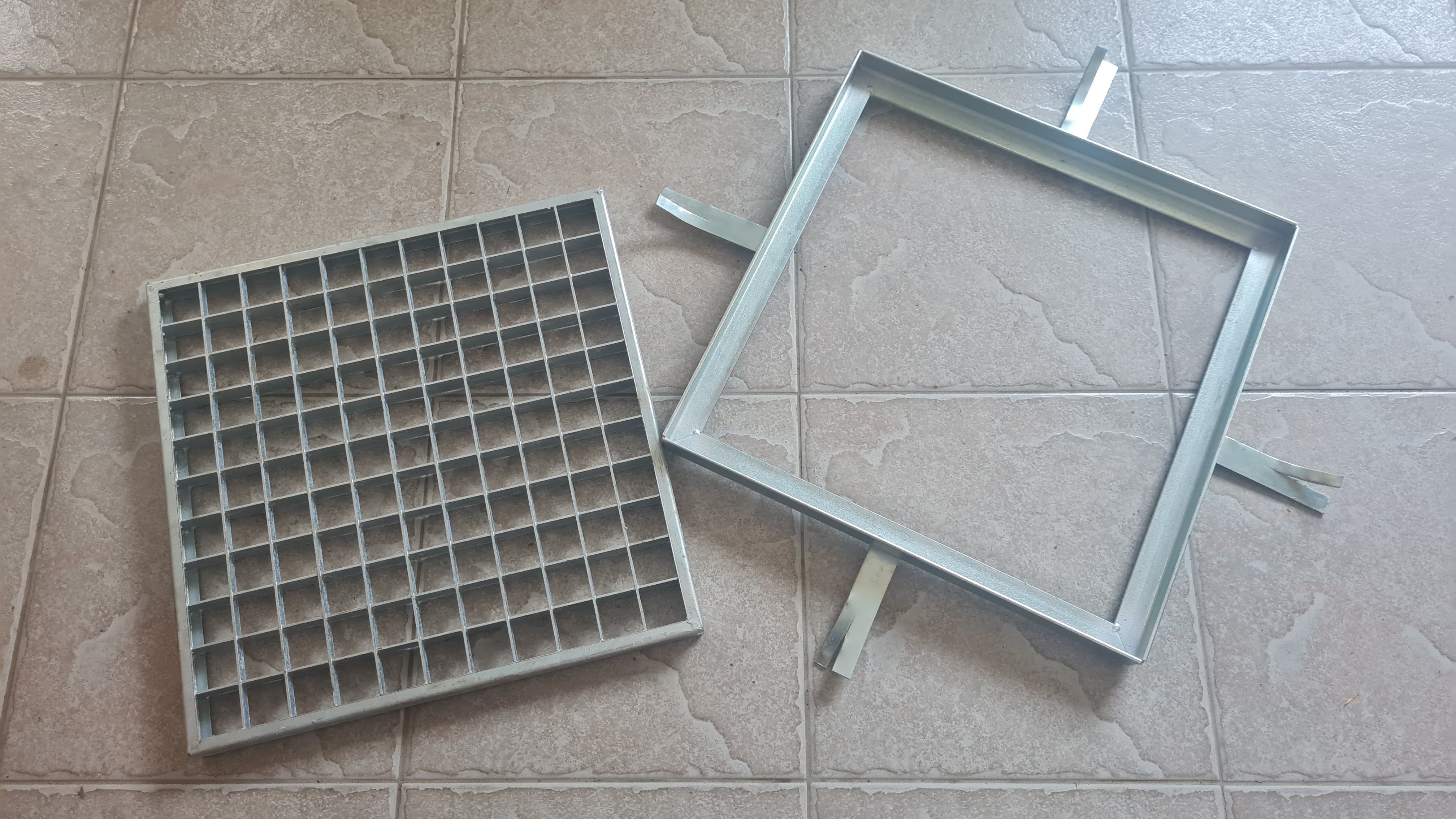

Szögvasból és kockavasból konfekcionált ( hegesztett) 30 x 30-as festett csapadék összefolyó. Látható hogy nehéz közúti forgalomra nem alkalmas.   Belseje kivehető, kerete a fülek segítségével rögzíthető a beton aljazba.

Négyzetalakú kis terhelésű kanális összefolyó rács köznyelven 30 x 30  -as víznyelő. Gyalogos és kerékpáros forgalomra tervezték. Nagyon kedvelt a viacolor-os belső udvarok  vízgyűjtő aknáinak legefdésére.

Kis terhelése okán az A15 kN -os osztályba sorolható.

Kivehető mintás fedéllel  rendelkezik, 10 x 10 mm kockavasból és 30 x 30 mm szögvasból konfekcionálják.

A képen látható változat festett kivitelü.  Kis súlya miatt postán vagy futárral ( szállítási  díjért) eljuttathatjuk önhöz. A termék árba nincs a szállítási költség beépítve, az külön fizetendő.

Mai rendelés esetén  3 vagy 4 munkanap alatt jut el önhöz a termék,  rendelését a fenti mezőben látható AJÁNLATKÉRÉS-MEGRENDELÉS fül alatti online kapcsolatfelvételi lapot kell kitöltenie.



Ára BRUTTÓ 10692 / DARAB



30x30 festett osszefolyo racs terra metal budapest csapadekracs ara 9000forint



Öntöttvas szögletes víznyelőrács 39 x 39 centiméter keret alsó külső legnagyobb mérettel, 33 x 33 centiméter keret felső külső mérettel, 5 centiméter magassággal, felnyitható rács résszel.  A rács 2 csavar segítségével a kerethez van rögzítve. Terhelhetősége C250 kN.  A felső felszínéről nem látszik, de a rácsos rész felnyitása után láthatóvá válik a keresztirányú merevítés , ami a terhelhetőséget garantálja.

33x33x39x39x5 ontottvas viznyeloracs c250kn terrametal budapest 13000 plusz afa arnelkul

33x33x39x39x5 ontottvas osszefolyoras 13000pluszafa budapest terrametalkft

A rácsos fedél rácsmérete lehetővé teszi bicikliutak ovodák iskolák tereinek  felszínébe  való beépítését.

viznyelo racs nyilas merete 16x85 mm kereszturi



Ára :   Bruttó 17780 Ft/ darab  (  Nettó 14000 + Áfa)

Súlya 13 kilogramm.

Futárral házhoz szállítjuk ha az itt látható ONLINE MEGRENDELŐ LAPOT kitölti:

MEGRENDELŐ LAP

CIKKSZÁM: OV-VNY-33-33-D400-H8-40-40

2D PDF: feltöltés alatt

3D PDF: feltöltés alatt

CAD DWG: feltöltés alatt









33 x 33-as felső külső mérettel, 32 X 32 rács betéttel,  40 X 40 keret alsó külső mérettel, 8  centiméter magasságú szögletes nagy terhelésű közúti víznyelőrács . Terhelhetősége D400 kN. A rácsos rész felhajtható, 2 csavarral azonban a kerethez van rögzítve. A víznyelő felület alsó részén keresztirányú merevítések biztosítják a terhelhetőséget. Kerettel együtt 21 kilogramm a súlya.  A keret szabad nyílása 31,5 X 31,5  cm.

Ára  Bruttó  24955 Ft ( Nettó 19650 Ft+ Áfa / darab )

674 320 32 32 d400 viznyeloracs kerettel

Mivel kis helyet foglal, és a beömlő  víznyelő rács súlya nem nagy, több darabot is könnyen, kedvező feltételekkel juttathatunk el bárhova az országba.

Terhelhetősége, minden közúti jármű esetében alkamazható. Népszerű termék,  talán egyike a legnépszerűbbnek.

A víznyelőrács egyik  legfontosabb előnye, hogy a többszörösen tagolt víznyelő felület szabad nyílásainak méretei,  szélességben nem haladják meg a 20 millimétert, hosszúságban pedig a kis méretű nyílás  esetében 65 mm a nagy méretű nyílás pedig 85 mm. A  rács nyílás méretei lehetővé teszik a bicikliutak közlekedési felületébe való beépítést.  Az alábbi fotón illusztrálom.

Futárral 3, 4 munkanap alatt munkaterületre vagy házhoz szállítható.

Ezt a dokumentumot kitöltve juttassa vissza, így rendelheti meg.

megrendelolap-terra_metal.doc

-vagy a fent látható szürke AJÁNLATKÉRÉS-MEGRENDELÉS  mezőre kattintva az online űrlapot kitöltve  juttathatja el hozzánk rendelési szándékát.



A 33x33x39x39x8 cm méretű víznyelőrács műszaki rajza:

muszaki rajz viznyelo 33 33 39 39 8 d400



MÁS MÉRETŰ VÍZNYELŐ RÁCSOK ITT :

40 40 udvari osszefolyo d400 szam

1 ábra: Az 1-es ábrán jelölt két helyen utólag korona fúróval két plussz beömlő nyílást lehet kialakítani, eredeti állapotában ez egy tömör beton.

2 ábra: A 2-as ábrán bejelölt helyen gyárilag gumigyűrűs 160-es csatlakozási lehetőség van kialakítva a tetején levő rács által összegyűjtött víz kivezetésére.







40 40 udvari kozuti viznyeloracs 160 csatlakozassal



Előregyártott víznyelő vasbeton  akna 40 x 40 cm , (alsó + felső elem) D400 KN teherbírású gömbgrafitos öntvény víznyelő ráccsal , kerékpáros forgalomra is alkalmas.



A víznyelőt tömörített felületre kell helyezni.   Betonozás nélkül telepíthető. Konyhakész termék. Közúti terhelést is elbír.

 Értékesítjük 50 centi magas, egy beton elemes   változatban, és 2 részes  ( magasított) 1 méteres magasságban.

A beton test oldalán 160-as csőcsatlakozási lehetőség van,  úgynevezett adapter, mely vízzáró csatlakozást tesz lehetővé.  Pvc csővel rá lehet csatlakozni

A beton test belsejében egy műanyag szennyfogó vödör és egy a bűz terjedését gátló   horganyzott lemez található.

Súlyánál fogva, raklapos terméknek számít,  szállítási költségét a megrendelt darabszám befolyásolja.   Megrendeléstől számítva 2, 3 munkanap alatt eljuttatjuk önhöz.

Megrendelés eetén használja a kapcsolat menüpont alatt látható online megrendelőt.



Az általunk forgalmazott POLY-GREEN oljafogó-szűrő betét ebbe az aknába nem építhető be.



Ára az egyrészes összefolyónak magasító beton kocka  nélkül,     Bruttó  61252   ( nettó  48230 + Áfa)

Ára magasítóval ( ezáltal egy méteres a teljes magassága)  Bruttó 76200  ( nettó 60000 + Áfa )

 ov vny 49 56 8 d400 674480

pamo 674 480 d400 viznyelo

STEP: Letöltés

CAD: Letöltés

2D PDF: Letöltés





Rácsos fedelű szögletes víznyelő, amely 49 x 49 centiméteres keret felső külső méterrel , 56 x 56 centiméter keret alsó  külső mérettel, és 8 centiméter beépítési magassággal rendelkezik. A víznyelős rácsos betét , csavarok segítségével rögzítve van a kerethez. A rácsos betét felszínén csúszásgátló mintázat látható . Súlya kb 33-35  kilogramm. Kicsi rács nyílás mérete miatt, kiválóan alkalmas bicikliutak felszínébe való beépítésére. A keret belső nyílása 444x444 mm.

 ÁRA : NETTÓ 30673 + ÁFA / DARAB (Br. 38955)

Ez a termék állandó kínálatunkat képezi, fennakadások azonban adódnak.

Általános, hétköznapi elnevezése 48 x 48-as víznyelő.

A szállítási költséget a rendelt darab szám össz súlya befolyásolja.

A rácsos betét 2 csavarral a kerethez van rögzítve, felületét korrozió gátló fekete bevonat van. Közúti, D400 kN forgalmi terhelésre, legtöbb közúti jármű forgalomra alkalmas.

A víznyelő rács és a keret találkozási felületének kúpos kalakítása lehetővé teszi a rezgés és billenés mentes illeszkedést.

Megrendeléshez a Kapcsolat menüpont ONLINE MEGRENDELŐ ürlapját töltse ki.

öv-vny-49-56-8-d400-674480 VIDEO:





Rendhagyó formájú, aránytalannak tűnő, de 50 x 50-es víznyelő aknára építhető   , 52 x 57 centiméter keret alsó külső legnagyobb méretű, 42 x 37 centiméter belső nyílású, 10 centiméter magas ,  tisztításkor felnyitható, lecsapódáskor rugókaros rögzített rácsos, csapos,  D400-as víznyelőrács . A keret csak 3 oldalt terebélyesedik, (aránytalanul de hasznosan), szélesedik ki ( a felülről ható erők minél hatékonyabb elosztása érdekében, ), a 4-dik függőleges sík oldal lehetővé teszi a közvetlen járdaszegélybe való beépítést. Kiváló minőségű termék.

ÁRA   Nettó: 28000 + ÁFA / DARAB  Bruttó: 35560 Ft.

42x37x57x52 d400 csapos viznyeloracs



gd4541a_kat50.pdf



negyzet alaku viznyeloracs d400 kozuti terhelesre 50x50





Anyag: Keret: beton-szürke öntvény
Fedél: szürke öntvény DIN 19583-1 A1
Terhelhetőség: 400kN,
EN 124 szabvány szerint.

 SAJÁTOSSÁGOK:

Tömeg: össztömeg: 105 kg.
Stabilitást és zajmentességet biztosító alapok: A keret MEIPREN zaj- és rezgésgátló csillapítóbetéttel van felszerelve.

Keret méret: négyszögletű 500 x 500mm, magasság: 160mm, a kerek szabad nyílás átmérője: 348mm.
Átömlő keresztmetszet: 980 cm²
Fedél kialakítása: Rácsozat 36mm térközökkel. Lombfogó kosár fogadására kiképezve

45x45x10 d400 lombfogo kosarral kereszturi

Öntöttvas víznyelőrács horganyzott lombfogó kosárral   Nettó 37000 Ft+ Áfa / darab



Új telephelyünk 1106 Budapest Keresztúri út 170 -ben van, a fotón még a régi telephelyünk címe látható.

A víznyelő megrendelését a Kapcsolat menüpont online felületén lehetséges.



lecsavarozhato racsos viznyelo 48x50x42x42x85 d400



lecsavarozhato racsos osszefolyoracs 42 42 belso nyilassal

 cikkszám: OVVNY48-50-42-42-D400-CSAV

Ára :   26000 + áfa / darab  Bruttó: 33020 Ft.

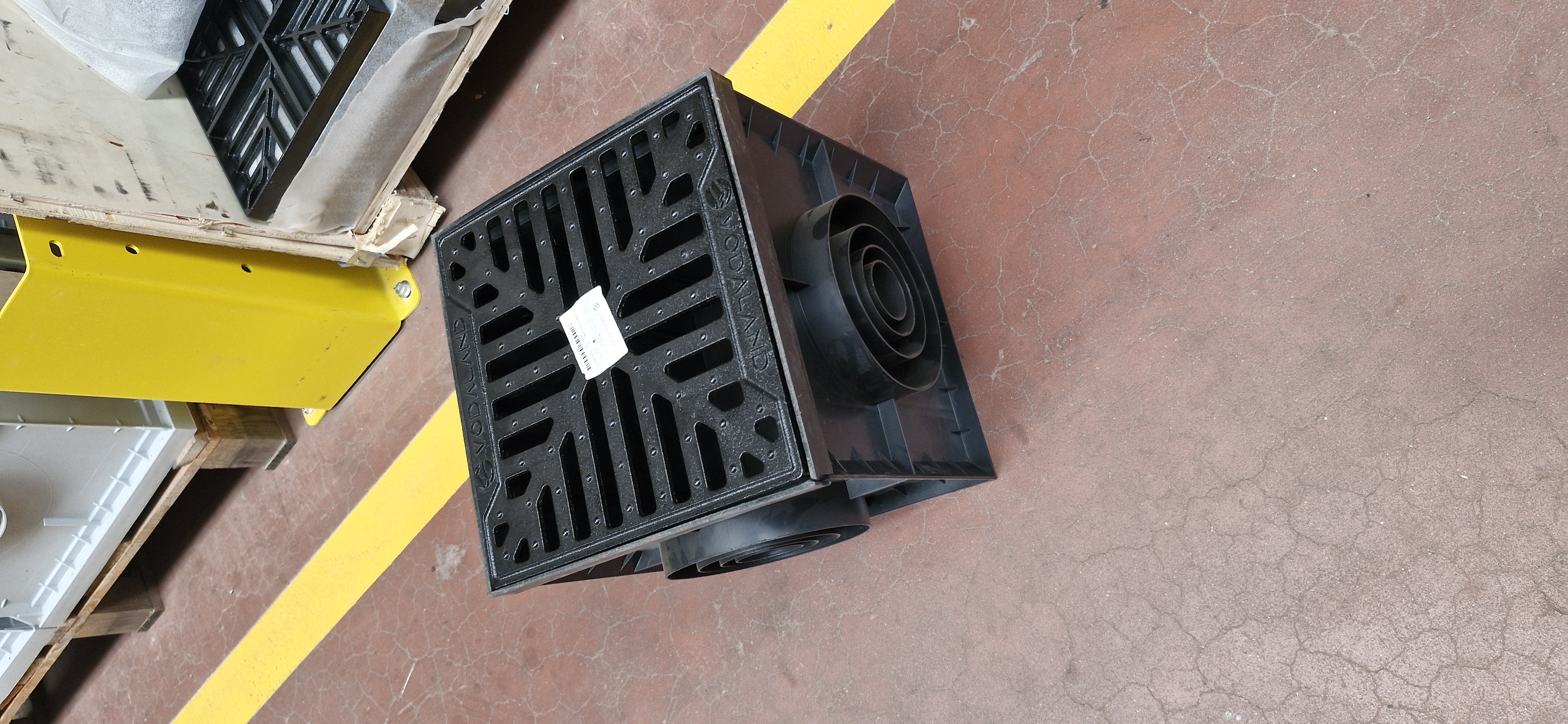

Monolit műanyag kocka vízösszefolyó  kerti csapalá vízgyűjtőnek,  vagy teraszba építhető bebetonozható kerettel, 20 x 20 centiméteres és 30x30 centiméteres, gyalogos kerékpáros terhelésre. Sajnos többet nem bír el.  Oldalán a csőcsatlakozáshoz használatos körkörös csatlakozatási lehetőségek vannak, 63 mm-től 125 mm ig



A 20 x 20 monolit víznyelő ára 4000 forint.

A 30 x 30 monolit víznyelő ára 6000 forint



LETÖLTHETŐ ÉS NYOMTATHATÓ INNEN:

Your text...

MEGNÉZHETŐ ITT:

A videón és a fotón szereplő termékek rács mintázata megváltozott!!!





6 literes POLY -GREEN olajszűrő betét Nettó 75000 Ft+ Áfa / darab

POLIPROPILÉN konzol lemez  olajszűrőhöz  8000 Ft+ Áfa / darab  ( épített beton víznyelő aknához feltétlen szükséges)

Rendeltetése:

Csapadékvizek olajtartalmának és olajszármazékok kiszűrésére szolgáló víznyelő aknába,  cserélhető betét polipropilén anyagból.

Az olajszűrő betét szögletes felső felülettel rendelkezik, de dekupír fűrésszel ( vagy sarokcsiszolóval)  körszelvényüre lehet alakítani.

Mivel az olajszűrő betét szivacsos részének 30 cm-es a külső átmérője,  csak a 400-as felszállóval rendelkező műanyag tisztító aknák aknafalcsövébe való belehelyezést teszi lehetővé.

Nagyon egyszerű,  a szögletes PP lemez felső részt körszelvényűre lehet szabni, ezt követően az aknafalcső belselyébe helyezünk 10 vagy 15 cm mélységben.  A kör alak kialakítás tökéletesen kövesse az aknafalcső belső szabad perem vonalat, annak érdekében hogy szivárgó csapadék ne áramoljon szűretlenül a víznyelő aknába.

2 dolgot kell szem előtt tartani:

-Az  egyik az hogy legalább 40 centiméteres hoszúságú 400-as aknafalcsőre van szükség annak érdekében hogy az olajfogó betétet belehelyezhessük.

-A  második,  a 400-as aknafalcső belselyében, a cső  felszín közeli végétől számítva 10 vagy 15 cm mélységben 3 vagy 4 ponton előre elkészített hatlapfejű csavar és kontraanya beépítéssel egy olajszűrő PP konzol lemez tartót kell készíteni. a lenti fotón szemléltetve.    10 vagy 15 cm mélységben elhelyezett olajszűrő betét ezáltal könnyen kiemelhetővé válik.





olajkivalaszto szurobetet viznyelo racshoz



olajfogo szurobetet viznyelo racshoz



poly green olajlevalaszto betet



 olajfogo-mubizonylat1.pdf

olajszuro-mubizonylat2.pdf

olajszuro-betet-mubizonylat3.pdf



Beépítési módja műanyag tisztító aknába,az alábbi szemléltető fotón látható útmutató szerint.

A lenti fotó csak szemléltető, a tisztító akna fenékelem és az aknafalcső külön rendelhető, nem foglaltatik az olajfogó árába.

olajfogo szurobetet komplett muanyag akna 400



 szerkezetkesz muanyag tisztitoakna 400 as atfolyos rml olajfogoval olajszurovel

oldalbeomleses oldalbefolyos felnyithato jardaszegelybe epitheto viznyelo arnelkul felnyitható oldlbeomlos viznyeloracs oldalbeomleses 2 reszes viznyeloracs billentos



A felnyitható oldalbeömléses víznyelőrács ára Nettó 58890 + Áfa/ darab.   aktuális áráról érdeklődjön email-en.

12 cm-re kiemelt szegélyhez illeszthető . Mindkét vízszintes felülete felnyitható. Trehelése C250 KN.



 oldalnezet oldalbeomlos felnyithato viznyeloracs



Megrendelés esetén telefonon illetve szabad fogalmazásban leadott rendelést nem áll módunkban  telefonon nem tud rendelni.

Rendelési szándékát ( érdeklődési, foglalási , vásárlási, szándékát), írásban, e-mailben teheti meg, a fenti szürke mező AJÁNLATKÉRÉS MEGRENDELÉS fülre kattintva, űrlapot kitöltve.
.
A termék, termékek jelenleg nincsenek  készleten.

Megrendelés esetén 10 munkanap alatt tudjuk biztosítani.

Az ár telephelyi kiszolgálással van megadva, abban nem foglaltatik benne a szállítási költség.



viznyeloracs beton alaptesstel raccsal kompletten



Személyautóval terhelhető udvari összefolyó 30 x 30 , bűzzáró és lombfogó szerkezettel, kompletten.  Betonozás nélküli komplett szerkezet kész összefolyó akna.

Beépítésre kész állapotban csak a megfelelő helyre kell telepíteni, rácsatlakozni a 110 pvc csővel és kész a víznyelő akna.

Sík oldalának köszönhetően körbe lehet viacolorral rakni.

A kivehető rács horganyzott kivitelű, a terelő lemez és a lombfogó kosár a beton test belselyében helyezkedik el, úgyszintén kivehető.

Össz súlya kb 60 kg. Futárral bárhova eljuttatjuk.  2018.04-ig  ha nem készpénzben fizet a futárnál és előre utalja az ellenértéket, a szállítási díj csupán Bruttó 7000 Ft .   Email-ben, kitöltve,  küldjék vissza ezt a : megrendelolap.doc

Vagy használják online megrendelő lapunkat a KAPCSOLAT menüpont alján.





Bruttó ára 33020  Forint. ( NETTÓ 26000 Ft + Áfa)

Szállítási költség futárral Bruttó 7000  Forint .  Ha készpénzben fizet a futárnak, további 1800 forint utánvét díj fizetendő.

Javaslom az előutalást.



30 x 30 horganyzott ráccsal személyautó terhelésre
