Tisztítóakna - szennyvíz és csapadékvíz közmű rendszerekhez, műanyag

Tisztítóakna - szennyvíz és csapadékvíz közmű rendszerekhez, műanyag

 Tisztító aknák legfőbb tulajdonságai:

-VÍZSZINTES GERINCVEZETÉK MÉRET  ( lehet 110,  125, 160, 200, 250 és 315 mm)

-FÜGGŐLEGES FELSZÁLLÓ AKNAFAL ÁTMÉRŐ ( lehet 200,  315 és 400 mm)  ÉS ANNAK HOSSZÚSÁGA ( terepviszonyok és a beépítési mélység függvénye)

-TÍPUSA: ÁTFOLYÓS, EGYESÍTŐ, ELÁGAZÓ, SAROK, HOMOKFOGÓS

Telefonos érdeklődés esetén mindhárom információ lényeges a megfelelő termék  kiválasztása szempontjából.

Egyedi, a lentebb vázolt típusoktól eltérő szögben csatlakozó gerincvezetékes aknák készítése nem lehetséges. Javasoljuk a KG iránytörö idomokkal való legózást. Ne feledjük, a gumigyűrűs tokos végződések 5%-os iránytörést is lehetővé tesznek anélkül hogy a  tömítettség ( vízhatlan csatlakozás)  sérülne,  ezzel is segítve az egyedi helyzetek orvoslását.







TARTALOMJEGYZÉK     tisztító kémlelő műanyag akna típusokra.

  A tételről bővebben, ha az adott megnevezésre kattint, vagy a lap alja fele görget.

atfolyos muanyag tisztito akna fenekelem tipusok valasztek













TISZTÍTÓAKNA ÁTFOLYÓS ÍVES 110/200/110                                                  BRUTTÓ 8800 FT

TISZTÍTÓAKNA ÁTFOLYÓS 110/315/110                                                           BRUTTÓ  20 193 FT
TISZTÍTÓAKNA ÁTFOLYÓS 125/200/125                                                          BRUTTÓ  17 904 FT

TISZTÍTÓAKNA ÁTFOLYÓS ÍVES 160/200/160                                                 BRUTTÓ 9900 FT

TISZTÍTÓAKNA ÁTFOLYÓS 125/315/125                                                          BRUTTÓ  23 114 FT
TISZTÍTÓAKNA ÁTFOLYÓS 160/315/160                                                          BRUTTÓ  18 034 FT
TISZTÍTÓAKNA ÁTFOLYÓS 160/400/160                                                          BRUTTÓ  19 564 FT

TISZTÍTÓAKNA ÁTFOLYÓS ÍVES 200/200/200                                                  BRUTTÓ 10 000 FT

TISZTÍTÓAKNA ÁTFOLYÓS 200/315/200                                                          BRUTTÓ  23 128 FT
TISZTÍTÓAKNA ÁTFOLYÓS 200/400/200                                                          BRUTTÓ  21 590 FT
TISZTÍTÓAKNA ÁTFOLYÓS 250/400/250                                                          BRUTTÓ  46 100 FT
TISZTÍTÓAKNA ÁTFOLYÓS 315/400/315                                                          BRUTTÓ  72 094 FT
TISZTÍTÓAKNA ÁTFOLYÓS HOMOKFOGÓS 110/200/110 pvc                           BRUTTÓ  19 069 FT
TISZTÍTÓAKNA ÁTFOLYÓS HOMOKFOGÓS 160/315/160 PVC                         BRUTTÓ  47 215 FT
TISZTÍTÓAKNA ÁTFOLYÓS HOMOKFOGÓS 200/315/200 PVC                         BRUTTÓ  49 455 FT

TISZTÍTÓAKNA ÁTFOLYÓS 160/315/160 BŰZZÁRÓ CSAVAROS                       BRUTTÓ 42705 Ft

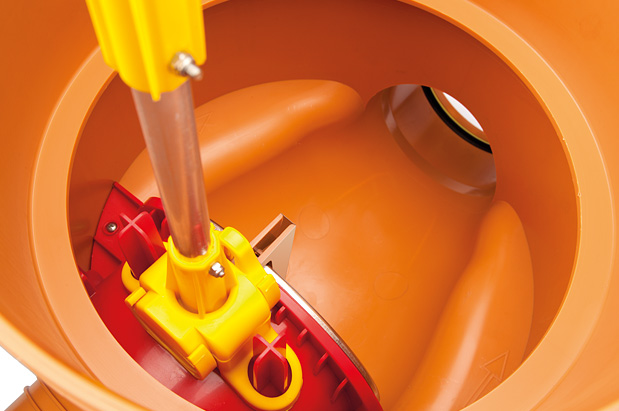

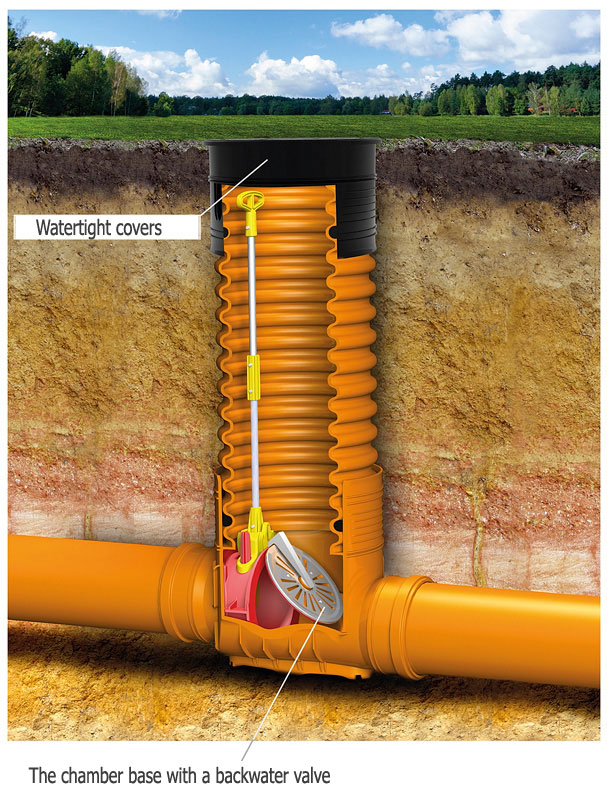

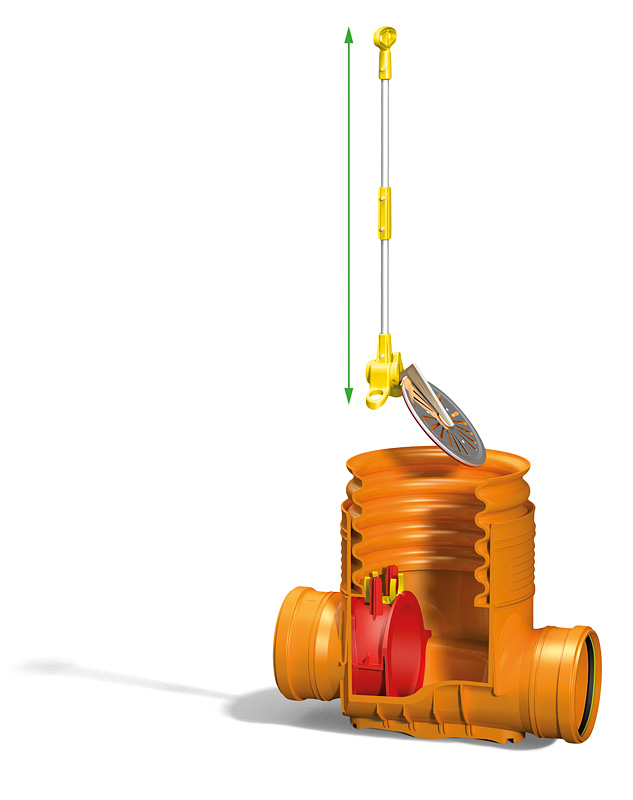

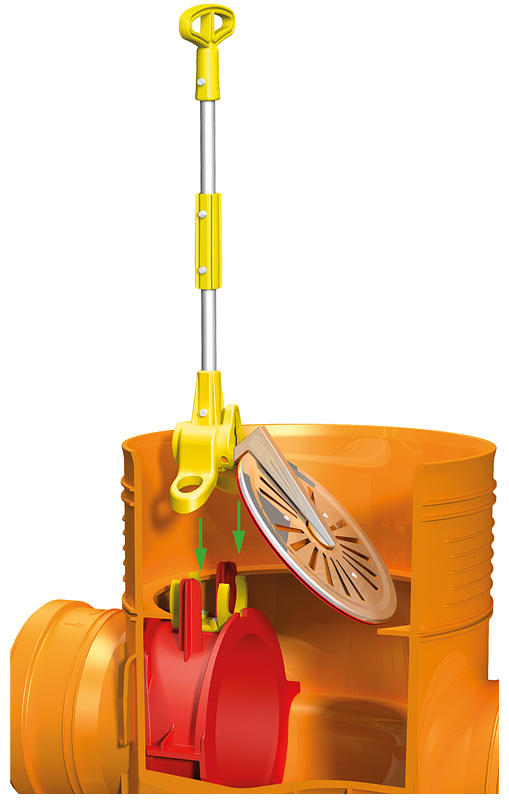

KOMPAKT TISZTÍTÓAKNA VISSZAÁRAMLÁSGÁTLÓVAL 160/315/160 BRUTTÓ 54 610 FT.

KOMPAKT TISZTÍTÓAKNA VISSZAÁRAMLÁSGÁTLÓVAL 200/315/200              BRUTTÓ 54 610 FT.





 tisztitoakna elagazos 3 agon gyujto rml aknafeneklem szennyviz csatorna kemleloakna tipusok pp














TISZTÍTÓAKNA ELÁGAZÓS-GYŰJTŐ  315/110/110/110 rml                                  BRUTTÓ  22 047 FT
TISZTÍTÓAKNA ELÁGAZÓS-GYŰJTŐ 315/160/160/160 rml                                 BRUTTÓ  18 796 FT
TISZTÍTÓAKNA ELÁGAZÓS-GYŰJTŐ 315/200/200/200 rml                                 BRUTTÓ  28 448 FT
TISZTÍTÓAKNA ELÁGAZÓS-GYŰJTŐ 400/160/160/160 rml                                 BRUTTÓ  22 225 FT
TISZTÍTÓAKNA ELÁGAZÓS-GYŰJTŐ 400/200/200/200 rml                                 BRUTTÓ  21 203 FT
TISZTÍTÓAKNA ELÁGAZÓS-GYÜJTŐ 400/250/250/250 rml                                 BRUTTÓ  66 852 FT
TISZTÍTÓAKNA ELÁGAZÓS-GYÜJTŐ 400/315/315/315 rml                                 BRUTTÓ  81 077 FT

 sarokakna kunststoff eckwellenreiniger





















Folyásfenék sarokakna-DERÉKSZÖGÜ IRÁNYTÖRÖ 110/200/110                                                     BRUTTÓ  21 203 FT
Folyásfenék sarokakna -DERÉKSZÖGÜ IRÁNYTÖRÖ 110/315/110                                                     BRUTTÓ  34 413 FT
Folyásfenék sarokakna-DERÉKSSZÖGÜ IRÁNYTÖRÖ 125/200/125                                                    BRUTTÓ  21 203 FT


Folyásfenék sarokakna -DERÉKSZÖGBEN IRÁNYTÖRÖ 160/315/160                                                    BRUTTÓ  37 943 FT
HOMOKFOGÓS DRÉN TISZTÍTÓAKNA SAROK 110/315/110 PVC                                                   BRUTTÓ  39 370 FT  megrendelésre
PE HOMOKFOGÓ SAROK-DERÉKSZÖGBEN IRÁNYTÖRÖ TISZTÍTÓ AKNA 400/160/160                     BRUTTÓ  52 915 FT
PE HOMOKFOGÓ SAROK-DERÉKSZÖGBEN IRÁNYTÖRÖ TISZTÍTÓ AKNA 400/200/200                     BRUTTÓ  46 393 FT  megrendelésre

PVC HOMOKFOGÓS ÁTFOLYÓS AKNAFENÉK 200 GERINC 315 FELSZÁLLÓ

folyasfenek egyesito akna tipus valasztek csapadek szennyviz rendszerhez t alak



























Folyásfenék egyesítő-közösítő akna 110/200/110/110                                                    BRUTTÓ  24 954 FT
Folyásfenék egyesítő-közösítő akna 110/315/110/110                                                    BRUTTÓ  36 086 FT
Folyásfenék egyesítő-közösítő akna 125/200/125/125                                                   BRUTTÓ  25 692 FT

Folyásfenék egyesítő-közösítő akna 125/315/125/125                                               BRUTTÓ 37 791 Ft   megrendelésre
Folyásfenék egyesítő-közösítő akna 160/315/160/160                                                   BRUTTÓ  42 912 FT
PE HOMOKFOGÓ EGYESÍTŐ-KÖZÖSÍTŐ TISZTÍTÓ AKNA 400/160/160/160                     BRUTTÓ  64 224 FT

125 200 125 szennyviz vizsgalo akna atfolyos kereszturi

ÁRA: Bruttó 17 904 Ft

Minden 200 mm-es felszálló ággal rendelkező aknafenék felszálló aknafalának felső részét, a földfelszínnel egy szintben le kell zárni, attól függően hogy zöldterületi gyalogos, személyautós vagy teherautós forgalmu területbe kerül beépítésre. Minden lehetőségre kínálunktisztító nyílás fedlapokat- egyszerű kupak-műanyag fedlap- öntöttvas kis terhelésü fedlap, öntöttvas nagy terhelésü fedlap, ezek közül azonban egyet emelnék ki, a 250 mm belső nyílással rendelkező kerek fedlapot 400 mm-es beépítési kerettel, személyautó terhelésre OV-AK-FED-250B125-H20-TR400

CIKKSZÁM:   KG-TISZ-EGY-125-125-125-200     rendelés esetén kérem ezt a cikkszámot használják az egyértelmű beazonosaítás érdekében.

ÁRA: Bruttó 25 692 Ft    Ez az ár csak a magát a tisztító fenék elemet tartalmazza, sem az aknafalcső, sem a fedlap nincs benne.  Ez utóbbi 2 alkotó elem, minden esetben ás és más méretü.

JPEG RAJZ: egyesito-csapadek-szennyviz-dren-akna-125-csonkkal-200-felszalloval-pvc-kgah.jpg

PDF RAJZ: folyasfenek-egyesito-vizsgaloakna-3-125-csonk-1-200-felszallo-pvc-kgah.pdf

CAD:   Letöltés







 Minden 200 mm-es felszálló ággal rendelkező aknafenék felszálló aknafalának felső részét, a földfelszínnel egy szintben le kell zárni, attól függően hogy zöldterületi gyalogos, személyautós vagy teherautós forgalmu területbe kerül beépítésre. Minden lehetőségre kínálunktisztító nyílás fedlapokat- egyszerű kupak-műanyag fedlap- öntöttvas kis terhelésü fedlap, öntöttvas nagy terhelésü fedlap, ezek közül azonban egyet emelnék ki, a 250 mm belső nyílással rendelkező kerek fedlapot 400 mm-es beépítési kerettel, személyautó terhelésre OV-AK-FED-250B125-H20-TR400

Adott termék típusban  több gyártó is létezik, lentebb a népszerűbb terméket mutatjuk be.

3 darab 160-as ágon gyűjtő és egy 160-as ágon elfolyó, úgynevezett RECHTS-MITTEL-LINKS ( RML) tisztító akna ,  315 mm-es felszálló tisztító nyílással.

Kínálatunk állandó terméke, mindig van készleten.  Fennakadások azonban adódnak, a kapcsolat felvételi űrlapon kresztül érdeklődhet a készlet iránt.

 ÁRA: Nettó 14800 Ft + ÁFA, Bruttó 18796 Ft

Az ár csak a fenékelemre vonatkozik,   az aknafalcső és a fedlap külön tétel!

rendelési  cikkszám: TISZ-AK-160-315-3-1-PP

DXF: Letöltés

DWG: Letöltés

IGS: Letöltés

2 D PDF ATALAP: Letöltés

315 160 160 160 rml elagazo tisztito aknafenekelem pp





három elágazós ( gyűjtő)  szennyvíz és csapadékvíz tisztító akna műanyagból, 160-as gerincvezetékkel 315 mm átmérőjű felszálló ággal, jobbos és balos   45°-os  becsatlakozással, kialakított folyásfenékkel.

Tisztító akna videó:







160 160 160 315 tisztitoakna 3 4 agu gyujto terrametal szennyvizre csapadekra bekotoakna muanyag budapest

megnevezése : műanyag akna fenékelem KG pvc cső rendszerhez,  NA 200-as csatlakozással , átfolyós változat  , 400 mm felszálló aknafal cső kialakítással.

cikkszám: TISZ-AK-400-200-ATFOLY-PP

CAD-DWG:

2 D PDF:

DXF:

IGS:

 ÁRA: Nettó 17000 Ft + ÁFA, Bruttó 21590 Ft

A 400/200/200-as átfolyós aknafenékelemhez a tartozékokat külön tételként értékesítjük, ezen tételek a beépítés körülményeinek figyelembe vételével kerülnek kiválasztásra.

A 400-as  aknafalcső hossza a beépítés mélységének függvénye, a felszínre a közlekedő felületbe  épített aknafedlap típusa pedig az azon közlekedő terhelésnek forgalom intezitásnak a függvénye.



A tisztító aknához ajánljuk az alábbi linken található, hozzávaló fedlapot:

TELESZKÓPOS 400 D400 FEDLAP



tisz ak 200 400 atfoly pp

Az alábbi fotón egy példa, hogyan lehet teleszkópos gumigyűrűvel, tehermentesített és szintbeállítós tisztító aknát építeni.

Az alábbi fotó csak illusztráció, az aknafalcső a teleszkóp gumi nem tartozéka azaknafenék elemnek.

A fenti fotón látható átfolyós tisztító aknán kívül más típusu,más gyártótól származó aknák is vannak, melyek egyenértékűek a fentivel.





















teleszkopos 200 400 atfolyos tisztitoakna ontottvas fedlappal



Csapadékvíz és szennyvíz folyásfenék tisztítóakna,  T alakú egyesítő  változat.

A felszálló ág belselye 200 mm,  a gerinc mérete 110-es és 3 darab van belőle.

t tisztitoakna fenekelem egyesito gyujto 110 gerinc 200 felszallo budapest kereszturi

ÁRA: Bruttó 24 954 Ft

100 DRÉN ÉS 110-ES PVC átmeneti idom segítségével átalakítható drén rendszer aknájává.

A 100-110 pvc drén átmeneti idom ITT LÁTHATÓ:

tisztitoakna lombfogo kosarral

lombfogo kosar csapadekvizhez arnelkul

ÁRA: NETTÓ 34425 fT + ÁFA  BRUTTÓ  43720 FT



A sárga színű átfolyós tisztítóakna külön vásárolható,   a PP konzol és a szennyfogó vödör pedig úgyszint külön.  A PP konzol és a szennyfogó vödör egy egységet képez.

A fentebb látható sárga színű átfolyós  tisztító akna fenék elem csak szemléltetőnek van feltüntetve, természetesen 160/316 sarokakna,  160/315 egyesítő ( T alaku) ,  160/316 gyűjtő ( tyúkláb akna) ,  típusokkal is kompatibilis, minden olyan aknafenék típussal melynek 315 mm-es felszállója van.  Az aknafenék  KÜLÖN vásárolható, nem tartozéka a PP konzolnak és a lombfogó kosárnak!

A fentebb szemléltetett átfolyós tisztító akna egyik vízszintes csonkját ledugózva, végakna, vagy induló aknaként lehet alakítani.

Egyszóval a   315-ös  PP. konzol ( 160-as oldal csonkkal)  minden olyan akna fenék elemhez ( műanyag tisztító aknához)  csatlakozik, melynek 315 tokos gumigyűrűs a felszálló ággal rendelkezik.

A PP konzol hosszúságát ( magasságát) lefele irányban nem lehet kisebbre szabni, ezáltal a lombfogó kosár nem férne el. Ezáltal szabályozva van az aknába becsatlakozó vezeték és a tisztítóakna elfolyó ága közötti szintkülönbség.  Magasítani lehetésges - tehát egy KGEM 315 ( 1, 2 vagy  3 méteres)  csatorna csövet a tisztító akna és a PP  konzol közé , vagy a PP konzol fölé, a föld felszínig építve lehetséges.    Azonban kg 315 csövet a PP konzol fölé  sem lehet túl magasra építeni , ugyanis a lombfogó kosár takarítása okozna gondot.

A lombfogó kosaran ( vödrön) körkörös nyílások vannak, csak a nagyobb lomb vagy szemét szűrűsére alkamas.   Ha a kosár  szürő képességét növelni szeretnék,  geotextília szűrőréteggel, geotextília zsákkal  lehet növelni.

Megrendelés esetén telephelyi kiszolgálással vagy futárral helyszínre szállítjuk, ajánlatot vagy megrendelést a fent jobb oldalon látható  AJÁNLATKÉRÉS MEGRENDELÉS  online űrlap segítségével tud leadni.



atfolyo gyujto tisztitoakna 160 315

ÁRA: Nettó 17360 Ft + ÁFA, Bruttó 22047 Ft

Műanyag fenékelem elhelyezése behelyezett gumigyűrűvel,
DN 315 TERRA METÁL kft 45 fokos elágazós RML gyűjtő aknafenék, 315/110/110/110   KG CSŐHÖZ VALÓ TOKOS GUMIGYŰRŰS CSATLAKOZÁSOKKAL

dn 315 felszálló aknafalcsövet külön értékesítünk, tetetszőleges hosszban

300 aknafedlapból  lehet  - műanyag zöldterületi,   öntöttvas tele  300 c250,  öntöttvas tele    300 D400 , öntöttvas víznyelő 300 D400 - attól függően, mi közlekedik ezen.







A tisztító aknához ajánljuk az alábbi linken található, hozzávaló fedlapot:

TELESZKÓPOS 400 D400 FEDLAP



pp tisztitoakna talp nelkul g gerade egyenes 315 gerinc 400 felmenővel

ÁRA: Nettó 56767 Ft + ÁFA, Bruttó 72094 Ft



Plastic Manhole base with  315 mm inlet and outlet with integrated seal  at connection , 400 mm uprise diameter.

PP anyagú átfolyós szennyvíz és csapadékvíz tisztító kémlelő  akna fenékelem, magasító cső és aknafedlap nélkül, 160 gerincvezetékre 400 felszállóval.

A 400-as SN2 aknafalcső hosszát a beépítés mélysége és a végleges terepviszony adja meg.

Az aknafedlap belső nyílása többnyire 400 mm vagy azt meghaladó lehet, terhelhetősége pedig az azon közlekedő gylogosok vagy járművek súlyától függően A15, B125, C250, D400 terhelésü lehet.

A terhelendő aknafedlapot az aknafalcső köré épített beton ágyazatba rögzítik oly módon,  hogy a felületére érkező nyomás ne terhelje az aknafalcsövet.

Bruttó 19565 Ft /darab



A tisztító aknához ajánljuk az alábbi linken található, hozzávaló fedlapot:

TELESZKÓPOS 400 D400 FEDLAP

atfolyos vizsgalo akna nem maszhato 160 gerinc 400 felszalo

sewage and rain water   inspection chamber base  Dn 400   with 1 in 1 outlet connection



Van a kínálatunkban, egy olyan átfolyós tisztító akna 160-as gerincvezetékre, 400-as felszálló ággal, melynek egyik 160-as csonkja sima ( tok nélküli ) véggel,   másik 160-as vége tokos gumigyűrűs véggel rendelkezik, felszálló ága pedig 400-as és ugyszintén tokos és gumigyűrűs.

Íme, így néz ki

.160 400 160 atfolyos akna pp egytokos terra tokos gumigyurus





Barkács módszerrel, 110-es 125-ös  gerincvezetékre szűkíthető, íme a módszer.  Persze ez is átfolyós lesz, nem iránytörö:

atfolyos tisztito kemlelo ellenorzo akna 110 125 160 gerinc 400 as felmeno

Továbbgondolva, az mondható el, a sima átfolyós gyári aknából, sarokra építhető aknákat is lehet barkácsolni:

ellenorzo-sarok-kontroll-vizsgalo-akna-dn400-terra



 Tisztítóakna vagy un.  műanyag akna építése gumigyűrűs kötéssel,

TERRA METAL  típusú,

KGA házi bekötőakna, polipropilén anyagú, egyoldalon tokos

DN 160/400/160 mm, ÁTFOLYÓS VÁLTOZAT,

SN2 400 as aknafalcső nélkül  és és D400  öv. ( 400 kN teherbírású ) vagy D400 műanyag  fedlap nélkül



CIKKSZÁMA: TERRA-TISZT-AK-110-315-110-ATF-PP



átfolyós csapadék vezeték akna, 110 mm gerincvezeték 315 mm felszálló ággal. Minden csonkja tokos és gumigyűrűs

átfolyós PVC gerincvezetékre ( szennyvíz , csapadék, drén rendszerekhez) tisztító akna PP alapanyagból, átfolyós változat, 110-es gerincvezetékre, 315 mm-es felszálló ággal, aknamagasító cső nélkül.







atkolyos tisztito akna fenekelem 110 gerinc 315 felszallo

ÁRA: Nettó 15900 Ft + ÁFA, Bruttó 20193 Ft

Átfolyós ellenörző kontroll akna 110 gerincre DN315 felszálló ággal.



Inspection chamber base DN 315 with outlet connections of DN 110

terra tiszt ak 110 315 110 atf pp

CIKKSZÁM:   TERRA-TISZT-AK-160-315-SA





sarok tisztitoelem folyasfenek fordulo sarokakna 160 gerinc 315 felszallo arnelkul

derekszogben iranytoro foldulo sarokakna 160 315

ÁRA: Bruttó 37 943 Ft

KGA-F DERÉKSZÖGŰ  IRÁNYTÖRŐ SAROKAKNA  160-AS GERINCRE 315 FELSZÁLLÓ ÁGGAL

Műanyag csatornaakna  csapadékvízhez, ø0,315m átmérőben, szűkítővel, folyásfenék készítéssel, tisztításhoz – ellenőrzéshez, lefedve könnyű fedlappal ,zöldterületben elhelyezve, 3 db bekötéssel, 315 KgPVC  aknafalcsővel
méret: 1xø200/1xø200/1xø200/315mm

200 rml tisztitoakna pp typ 2 dn200 3 agu z 42 1 319 kereszturi

ÁRA: Nettó 22400 Ft + ÁFA, Bruttó 28448 Ft

 200 160 200 315 elagyazo gyujto tisztitoakna



A tisztító aknához ajánljuk az alábbi linken található, hozzávaló fedlapot:

TELESZKÓPOS 400 D400 FEDLAP



400 250 g atfolyos szennyviz es csapadek muanyag pp b gyujtoakna pvc csore aknabekoto kereszturi

ÁRA: Nettó 36299 Ft + ÁFA, Bruttó 46100 Ft

Fenék capa2540



Csatorna és szennyvíz vezetékre tisztító ellenörző kémlelő nyílás fenék elem,  3 ágon gyűjtő tokos csonkkal  1 ágon elvezető tokos gumigyűrűs csonkkal típus PP alapanyagból, aknamagasító nélküli változatban.

400-as aknamagasítót méretre adjuk, hossza igény szerint változhat.

CIKKSZÁM: TERRA-TISZAK-400-160-160-160-GYUJTO

rml tiszt ak pp 400 160 160 160 elagazo aknafenekelem



A tisztító aknához ajánljuk az alábbi linken található, hozzávaló fedlapot:

TELESZKÓPOS 400 D400 FEDLAP

homokfogos atfolyos sarok egyesito akna 160 400 arnelkul

41 665 + áfa (fedlappal együtt)  Bruttó: 52 915 Ft

POLIETILÉN alapanyagú  előregyártott ( konfekcionált) homokfogós tisztító vizsgáló kémlelő akna ( másnéven EGYESÍTŐ) ,  T alakú 160-as csonk elhelyezkedéésel, 400-as felszálló tisztító  nyílással  + 400-as műanyag fedlapppal zöldterületi beépítésre.



A tisztító aknához ajánljuk az alábbi linken található, hozzávaló fedlapot:

TELESZKÓPOS 400 D400 FEDLAP



homokfogos polietilen 160 egyesito akna 400 nyilassal

homokfogos akna terhelheto fedlappal kerettel



homokfogos 110 gerinc tisztitoakna 200 felszalooval

uledekfogo ulepito kemleloakna 110 200

 ÁRA:  Bruttó 19069 Ft

Sajnos , raktáron többnyire egy két darab van,  ha nagyobb mennyiségre van szükség, meg kell várni még elkészül.



Ebben az árban nincs benne az akna falcső sem a fedlap . Az akna falcső hosszúsága a terep viszonyoktól változik, rendeléskor próbálják a végső terepszintet megsaccolni

 Minden 200 mm-es felszálló ággal rendelkező aknafenék felszálló aknafalának felső részét, a földfelszínnel egy szintben le kell zárni, attól függően hogy zöldterületi gyalogos, személyautós vagy teherautós forgalmu területbe kerül beépítésre. Minden lehetőségre kínálunktisztító nyílás fedlapokat- egyszerű kupak-műanyag fedlap- öntöttvas kis terhelésü fedlap, öntöttvas nagy terhelésü fedlap, ezek közül azonban egyet emelnék ki, a 250 mm belső nyílással rendelkező kerek fedlapot 400 mm-es beépítési kerettel, személyautó terhelésre OV-AK-FED-250B125-H20-TR400



A kiegészítők, mint pl. az aknafalcső vagy a fedlapok, nem tartozékok, igényszerint, beépítési helyzetnek megfelelően választható.







160 gerinc 200 felszallo vegakna

ÁRA: Bruttó 34 413 Ft

cikkszáma : TERRA-TISZT-AK-110-315-SA



muanyag sarokakna 110 gerinc 315 felszallo iranytoro

IRÁNYTÖRŐ, DERÉKSZÖGÜ, CSAPADÉKVÍZ  SAROK AKNA 110 GERINC VEZETÉKRE  és  315MM-ES  FELSZÁLLÓ ÁGGAL, AKNAFALCSŐ NÉLKÜL, tokba helyezett gumitömítésekkel.

JELLEMZŐK: pvc alapanyag, mindenhol tokos csatlakozások.

Tisztítás ellenőrzés céljából beépítendő házi tisztítóakna , aknamagasító falcső nélkül.

Szakszerűen elnevezve DN 315 / 2 x 110  TERRA METÁL SAROK AKNAALJ, MŰANYAG TISZTÍTÓ AKNAFENÉKELEM,GUMITÖMÍTÉSES TOKKAL.

Aknafalcső és aknafedlap is van a kínálatunkban, azonban előbbi hosszúága, a terepszint változása ( végleges állapota) szerint igényelhetó, ami minden esetben más és más,   utóbbi pedig attól függ, a felszínre érve ez az aknanyílás zöldterületbe vagy közlekedő felületbe kerül.











 Ára   Bruttó 9900 / darab

Különböző változatok típusok  vannak, sokszor egyes modellek váltogatják egymást készletünkön, funkcionalitásukat tekintve egy és ugyanazt a feladatot végzik.



160 200ivestisztitoidom 160 200 160 atfolyos tisztitoakna

160 200 160 ives szennyviz tisztitoakna atfolyosbekotes szintkulonbseggel 160 atfolyos tisztitoidom



160 gerincre bekotoakna 200 nyilassal iranytoro idommal atfolyos kget





Csatorna bekötő tisztító idom 110-es gerincvezetékre 200-as felszálló ággal.  Kotrollaknaként is használják. A vízszintes és a függőleges ágak találkozásánál, az íves kialakítás elősegíti a tisztító fej akadálytalan behatolását.

Átfolyós típus, egy be és egy kivezető csonkja van 110-es mérettel, a felszínre vezető  ága pedig 200-as és tokos-gumigyűrűs.  Ebbe a 200-as tokos részbe tolják a 200-as KGEM csövet .  Minden beépítési körülmény más és más, ennél fogva különböző hosszúságú felszálló cső szükségeltetik.   Javasoljuk a lehető legmagasabb cső vásárlását, annak érdekében hogy a végső terepszint alakulása miatt ne toldani kellejen, hanem levágni abból.



Bruttó ára 8800 forint.

Cikkszám: TERRA-TISZT-AK-110-200-110-ATF



Futárral házhoz szállítjuk ha a felső szürke menüsor AJÁNLATKÉRÉS –MEGRENDELÉS fül alatt található online űrlapot kitölti, vagy ide kattint: MEGRENDELŐ LAP

Szállítási költség 1 darabra vonatkozóan utánvéttel vagy előre utalással, Bruttó 2500 Ft.

A futár 2, 3 munkanapon belül szállítja ki önnek.

Több darab rendelése esetén, a súly és terjedelem változása okán a szállítási díj változó. Ilyen esetekben kérje személyre szabott ajánlatunkat email-en: info( kukac)terrametal(pont)hu
A termék telephelyünkön (1106 Budapest Keresztúri. 170), nyitvatartási időben átvehető, anyagkiadás 15.30-ig van.
Súly : feltöltés alatt
csomag méret: feltöltés alatt

110 200 110 atfolyos muanyag csatornabekoto tisztito akna



Cleaning shaft, fluid version, for 110 spine, with 200 mm riser branch.

Reinigungsinspektionsschacht für Abwasser- und Niederschlagssystem, Durchlaufversion 110, mit 200 mm Anstieg.



 Íves 110-es átfolyós tisztítóidom 200-as felszálló ággal  , 100-as dréncsőre átalakítva, ugyanis nem csak csapadék és szennyvíz rendszerekhez használatos, hanem a drain rendszerhez is.

Lenti fotón szemléltetjük a 100-as dréncsőre való átalakítás lehetőségét.

tisztitoidom 100 as drencsore

vegakna-inditoakna-atfolyos-ledugozasaval-110-gerinc-200-felmeno

bekötős tisztító akna 200-as bekötő és 200-as felszálló ág 200 200 ives tisztitoidom

ÁRA: Nettó 7874 Ft + ÁFA, Bruttó 10000 Ft



KGET  DN   200/200/200    MŰANYAG TISZTÍTÓ IDOM KIALAKÍTÁSHOZ   FOLYÁSFENÉK IDOM    CSATORNA HÁLÓZATRA KÖTŐ AKNA





 Létezik, avagy gyártatni lehet olyan tisztítóakna fenékelemet, ahol a függőleges  aknafalcsőbe  becsatlakoztatott vízszintes  vezetékek mindegyike  felülről szemlélve egyértelműen beazonosítható, hiszen a csatlakozások mind egy szinten történnek. Ter mészetesen ezek az aknák  manufakturába   készülnek, áruk teljesen más az előregyártott tömeg tisztítóaknákhoz képest.

Ha viszont költségkímélően kell megoldanunk a  becsatlakozást  egy akna előtt vagy akna után,  az alábbi fotón szemléltetjük.

Jelen esetben azt szemléltetjük hogyan lehet derékszögben csatlakozni a meglévő gerincre. Azt lehet látni hogy a gyári csapadékgyűjtő akna egy 200/45' ívidom segítségével derékszögű irányban való  rácsatlakozást eredményez a főgerinchez képest, illetve az átfolyós akna esetén egy T idom,  akna  előtti vagy utáni beilleszésével ugyanazt a hatást  érjük el mint amit a ragasztott tisztítóakna kínál. Annyi a különbség hogy felülről nem lehet megmondani, hogy ott abban a pontban hány irányból jövő vezeték egyesül.





200 315 barkacsolt tisztitoakna derekszogu elagazassal

PP anyagú Átfolyós vizsgáló kémlelő tisztító műanyag akna 110 gerincvezetékre 200 felívelő felszálló nyílással, talpas kivitel.  Aknafalcső és aknafedlap nélkül értékesítjük. Aknafalcső hossza és  aknafedlap terhelhetősége változó, külön biztosítjuk. .  Az aknafalcső hossza ( magassága) az akna beépítési mélysége és a végleges terepviszony függvénye. Az aknafedlap terhelhetőségét az azon közlekedő forgalom szerint kell megválasztani. Terhelhető aknafedlap esetén beépítés esetén oly módon kell eljárni, ne adja át a terhelést az aknának.



Reinigungsinspektionsschacht für Abwasser- und Niederschlagssystem, Durchlaufversion 110, mit 200 mm Anstieg.

Inspection chamber base DN 200 with connections of 110 mm , for sewage and rainwater



muanyag atfolyos ives tisztito vizsgalo akna 110 gerinc 200 nyilas talpas

kunststoff reinigungsschacht 110 anschluss 200 steigrohr

purification inspection manhole for sewage precipitation system flow through 110 backbone 200mm riser

KGA-ATFOLYOS-110-200-110-IVES-TISZTITO-IDOM



Több fedlapot  is árulunk ami ehez a tisztító aknához ( aknafenék felszálló csövének felszíni lezárásához) alkalmas, de egyet kiemelnénk ezek közül, ami öntöttvas anyagból van, de ára a műanyag fedlappal azonos.

AKCIÓS 250 mm nyílással kerek fedlap, 400 mm es beépítési kerettel.



Tulajdonképp egy átfolyós csapadék drén és szennyvíz  rendszerhez  aknafenékelem   160-as gerincvezetékre 315 mm-es felszálló ággal,   azonban egy oldalirányu, derékszögü  160-as becsatlakozással ellátva.  Felülről nézve T alaku akna fenékelem.

Az idomok változatosságával egyes ágakat  szűkíteni lehet, 125 vagy 110 mm csonkra, ezáltal egy bonyolultabb ( különböző gerincméretü)  csatorna vagy szennyvíz kereszteződést is össze lehet barkácsolni.

Az itt látható fényképen ezeket a lehetőségeket szemléltetjük.



egyesito szennyviz es csapadekviz tisztitoakna tisztitofenekelem kereszturi

TELEPHELYÜNK MEGVÁLTOZOTT:   ÚJ CÍMÜNK 1106 BUDAPEST KERESZTÚRI ÚT 170

ÁRA: BRUTTÓ: 42 912 Ft

RENDELÉSI CIKKSZÁM:  TISZ-AK-315-315-315-400-RML-PP



A tisztító aknához ajánljuk az alábbi linken található, hozzávaló fedlapot:

TELESZKÓPOS 400 D400 FEDLAP



315 315 315 400 pp 3 elagazasu rechts mittel links rml csatorna szennyviz tisztitoakna dn315 kereszturi

 Ára: nettó 63840 Ft+áfa  bruttó 81077 Ft

Futárral    6500 + áfa áron, egy darabot eljuttatok bárhová az országban.

cikszáma TERRA-TISZT-AK-125-200-SA



125 gerincvezeték

derékszögű törés

200-as felszálló ág



ÁRA: Nettó 16695 Ft + ÁFA, Bruttó 21203 Ft

Minden 200 mm-es felszálló ággal rendelkező aknafenék felszálló aknafalának felső részét, a földfelszínnel egy szintben le kell zárni, attól függően hogy zöldterületi gyalogos, személyautós vagy teherautós forgalmu területbe kerül beépítésre. Minden lehetőségre kínálunktisztító nyílás fedlapokat- egyszerű kupak-műanyag fedlap- öntöttvas kis terhelésü fedlap, öntöttvas nagy terhelésü fedlap, ezek közül azonban egyet emelnék ki, a 250 mm belső nyílással rendelkező kerek fedlapot 400 mm-es beépítési kerettel, személyautó terhelésre OV-AK-FED-250B125-H20-TR400





aknafenék, zsomp, tisztítóakna 160-as átfolyós 315mm-es felszálló ággal.

Csak fenékelem, a felszálló cső és a fedlap ehez a fenékelemhez külön megvásárolható.

ÁRA: Nettó 14200 Ft + ÁFA, Bruttó  18034 Ft

szabvány EN 13598-2 U   PP alapanyag

Egyik végén tokos csonkkal.

pp tisztito akna atfolyos 160 gerinc 315 felszallo en 13598 2 u dn od 316 160

Mindkét végén tokos csonkkal.

160 csatornabekoto atfolyos tisztitoakna 315 felszalloval

hogyan tudod sarokra epiteni a dn160 315 atfolyos tisztitoaknat

Nem csak tisztítóaknaként építik be ezt a tipust , hanem mini kábelaknaként is ahogy az alábbi fotókon látható.

tisztitoakna kabelakna hasznositas

mini kabelakna szennyviztisztito aknabol

Műanyag fenékelem elhelyezése behelyezett gumigyűrűvel, DN 315,
aknafenékelem 160/315 PP-ből,típusú, egyenes átfolyással.

Állítható magasságú tisztító akna alul 400-as felszállóval, majd egy tömítő gumi segítségével / teleszkópos gumi tömítőelem/ vízhatlan és állítható átmenetet képez a 400-as aknafalcső és a 315 aknafalcső között.  Ezt a típust akkor alkalmazzák ha a terep szint végső pozíciója ismeretlen, illetve akkor ha a tiszító akna közlekedő  felületbe esik ezáltal a közlekedő felületen képződött terhelést nem akarjuk egy az egyben átadni a műanyag tisztító aknának, megkímélve azt a treheléstől.

A beépítés során rendkívüli figyelmet kell tulajdonítani a folyás iránynak.   A bűzzáró mivolta csak a helyes beépítés esetén valósul meg.

Szennyvíz bekötés esetén nem kötelező, azonban tanácsos beépíteni. Felszálló ága KGEM csatorna csőből lehet alakítani.

ÁRA: Bruttó: 42705 Ft.

Megközelítés

Budapesten, a Keresztúri út 170 alatt, keress egy beton elemes kerítést, fölötte nagy fehér TERRA METAL felirattal. (Örs Vezér térről, 67 busszal, Díszítő üzem megállótól 100 méterre.)

Parkolás a telephely előtt a Keresztúri úton vagy telephelyen belül kijelölt helyen, anyagkiadás a telephelyen belül, raktárosi kísérettel.

M0-ásról a kamionok engedély nélkül megközelíthetik telephelyünket.  Nincs behajtási engedély, a X kerületi ipari zóna elérhető. Orral beállni nem tanácsos, tolatva sokkal jobb.

TERRA METAL KFT.  Víz és csatornaközmű termékek

1106 Budapest, Keresztúri út 170.
Nyitvatartás: Hétfő - Péntek: 07:00-16:00   anyagkiadás 15.30-ig
T: 30 / 2079400
E-mail: info@terrametal.hu

Kapcsolat

Megrendelés űrlap.
